HR011

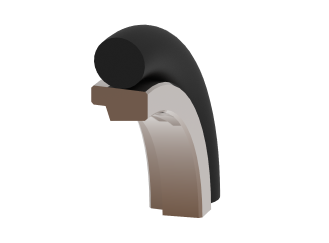

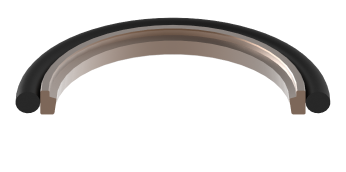

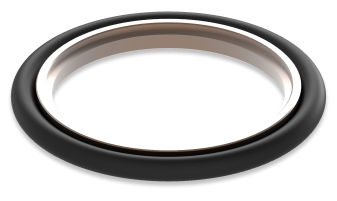

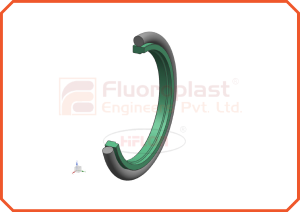

Rod Seal
Produced with a combination of special bronze filled PTFE ring, bronze mos2 ptfe, Glass mos2 ptfe and 70 shore NBR O-ring, our DA/Glyd ring type design has a wide application area. Being able to be usded safely at high linear velocity, DA/Glyd ring type seals can also work in higher temperatures or different liquids by means of changing o-ring used as pressure ring.
Technical Data:
Pressure: 400 Bar
Temperature: with NBR O-ring: -35 to +105
with FKM O-ring: -35 to +200
Speed: 5m/s
Media: Hydraulic oils (mineral oil-based)
Material:
Material: Almost all media O-ring: NBR/FKM + bronze filled ptfe (special quality)
Color: Green/Brown O-ring: Black/Brown + bronze filled ptfe (specialy qualtiy for higher temperature)
Advantages:
High static and dynamic sealing effect
Low friction, high efficiency
Stick-slip free starting, no sticking
Easy installation

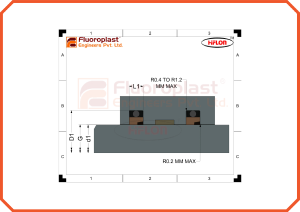

| SR.No. | Item Description | Rod Dia | Groove Dia | Groove Width |
|---|---|---|---|---|
| 1 | HR011 | 6.0 | 11.80 | 2.20 |
| 2 | HR011 | 8.0 | 15.30 | 3.20 |
| 3 | HR011 | 10.0 | 14.90 | 2.20 |
| 4 | HR011 | 10.0 | 17.30 | 3.20 |
| 5 | HR011 | 12.0 | 16.90 | 2.20 |
| 6 | HR011 | 12.0 | 19.30 | 3.20 |
| 7 | HR011 | 12.0 | 19.30 | 3.20 |
| 8 | HR011 | 14.0 | 21.30 | 3.20 |
| 9 | HR011 | 15.0 | 22.30 | 3.20 |
| 10 | HR011 | 16.0 | 23.30 | 3.20 |
| 11 | HR011 | 18.0 | 25.30 | 3.20 |
| 12 | HR011 | 18.0 | 28.70 | 4.20 |
| 13 | HR011 | 19.0 | 29.70 | 3.20 |
| 14 | HR011 | 20.0 | 27.30 | 3.20 |
| 15 | HR011 | 20.0 | 30.70 | 4.20 |
| 16 | HR011 | 22.0 | 29.30 | 3.20 |
| 17 | HR011 | 22.0 | 32.70 | 4.20 |
| 18 | HR011 | 25.0 | 32.30 | 3.20 |
| 19 | HR011 | 25.0 | 35.70 | 4.20 |
| 20 | HR011 | 28.0 | 35.30 | 3.20 |
| 21 | HR011 | 28.0 | 38.70 | 4.20 |
| 22 | HR011 | 30.0 | 37.30 | 3.20 |
| 23 | HR011 | 30.0 | 40.70 | 4.20 |
| 24 | HR011 | 30.0 | 45.10 | 6.30 |
| 25 | HR011 | 32.0 | 39.30 | 3.20 |
| 26 | HR011 | 32.0 | 42.70 | 4.20 |
| 27 | HR011 | 35.0 | 42.30 | 3.20 |
| 28 | HR011 | 35.0 | 45.70 | 4.20 |
| 29 | HR011 | 35.0 | 50.10 | 6.30 |
| 30 | HR011 | 36.0 | 43.30 | 3.20 |
| 31 | HR011 | 36.0 | 46.70 | 4.20 |
| 32 | HR011 | 36.0 | 6.30 | |
| 33 | HR011 | 38.0 | 48.70 | 4.20 |
| 34 | HR011 | 38.0 | 53.10 | 6.30 |
| 35 | HR011 | 40.0 | 47.30 | 3.20 |
| 36 | HR011 | 40.0 | 50.70 | 4.20 |
| 37 | HR011 | 40.0 | 55.10 | 6.30 |
| 38 | HR011 | 42.0 | 52.70 | 4.20 |
| 39 | HR011 | 42.0 | 57.10 | 6.30 |
| 40 | HR011 | 42.0 | 57.10 | 6.30 |
| 41 | HR011 | 45.0 | 52.30 | 3.20 |
| 42 | HR011 | 45.0 | 55.70 | 4.20 |
| 43 | HR011 | 45.0 | 60.10 | 6.30 |
| 44 | HR011 | 48.0 | 40.70 | 3.20 |
| 45 | HR011 | 50.0 | 60.70 | 4.20 |
| 46 | HR011 | 50.0 | 65.10 | 6.30 |
| 47 | HR011 | 55.0 | 65.70 | 4.20 |
| 48 | HR011 | 55.0 | 70.10 | 6.30 |
| 49 | HR011 | 56.0 | 66.70 | 4.20 |
| 50 | HR011 | 56.0 | 71.10 | 6.30 |
| 51 | HR011 | 60.0 | 70.70 | 4.20 |
| 52 | HR011 | 60.0 | 75.10 | 6.30 |
| 53 | HR011 | 63.0 | 73.70 | 4.20 |
| 54 | HR011 | 63.0 | 78.10 | 6.30 |
| 55 | HR011 | 65.0 | 75.70 | 4.20 |
| 56 | HR011 | 65.0 | 80.10 | 6.30 |
| 57 | HR011 | 68.0 | 83.10 | 6.30 |
| 58 | HR011 | 70.0 | 80.70 | 4.20 |
| 59 | HR011 | 70.0 | 85.10 | 6.30 |
| 60 | HR011 | 73.0 | 88.10 | 6.30 |
| 61 | HR011 | 75.0 | 85.70 | 4.20 |
| 62 | HR011 | 75.0 | 85.70 | 4.20 |
| 63 | HR011 | 75.0 | 90.10 | 6.30 |
| 64 | HR011 | 78.0 | 93.10 | 6.30 |
| 65 | HR011 | 80.0 | 90.70 | 4.20 |
| 66 | HR011 | 80.0 | 95.10 | 6.30 |
| 67 | HR011 | 80.0 | 100.50 | 8.10 |
| 68 | HR011 | 85.0 | 100.10 | 6.30 |
| 69 | HR011 | 85.0 | 105.50 | 8.10 |
| 70 | HR011 | 88.0 | 103.10 | 6.30 |
| 71 | HR011 | 90.0 | 100.70 | 4.20 |
| 72 | HR011 | 90.0 | 105.10 | 6.30 |
| 73 | HR011 | 92.0 | 102.70 | 4.20 |
| 74 | HR011 | 95.0 | 105.70 | 4.20 |
| 75 | HR011 | 95.0 | 105.70 | 4.20 |
| 76 | HR011 | 95.0 | 110.10 | 6.30 |
| 77 | HR011 | 98.0 | 113.10 | 6.30 |
| 78 | HR011 | 100.0 | 110.70 | 4.20 |
| 79 | HR011 | 100.0 | 115.10 | 6.30 |
| 80 | HR011 | 100.0 | 120.50 | 8.10 |
| 81 | HR011 | 105.0 | 120.10 | 6.30 |
| 82 | HR011 | 105.0 | 125.50 | 8.10 |
| 83 | HR011 | 108.0 | 123.10 | 6.30 |
| 84 | HR011 | 110.0 | 120.70 | 4.20 |
| 85 | HR011 | 110.0 | 125.10 | 6.30 |
| 86 | HR011 | 110.0 | 130.50 | 8.10 |
| 87 | HR011 | 115.0 | 130.10 | 6.30 |
| 88 | HR011 | 115.0 | 135.50 | 8.10 |
| 89 | HR011 | 118.0 | 133.10 | 6.30 |
| 90 | HR011 | 120.0 | 135.10 | 6.30 |
| 91 | HR011 | 120.0 | 140.50 | 8.10 |
| 92 | HR011 | 122.0 | 132.70 | 4.20 |
| 93 | HR011 | 125.0 | 135.70 | 4.20 |
| 94 | HR011 | 125.0 | 140.10 | 6.30 |
| 95 | HR011 | 125.0 | 145.50 | 8.10 |
| 96 | HR011 | 127.0 | 142.10 | 6.30 |
| 97 | HR011 | 128.0 | 143.10 | 6.30 |
| 98 | HR011 | 130.0 | 145.10 | 6.30 |
| 99 | HR011 | 130.0 | 150.50 | 8.10 |
| 100 | HR011 | 132.0 | 142.70 | 4.20 |
| 101 | HR011 | 133.0 | 148.10 | 6.30 |
| 102 | HR011 | 135.0 | 145.70 | 4.20 |
| 103 | HR011 | 135.0 | 150.10 | 6.30 |
| 104 | HR011 | 135.0 | 155.50 | 8.10 |
| 105 | HR011 | 135.0 | 155.50 | 8.10 |
| 106 | HR011 | 138.0 | 153.10 | 6.30 |
| 107 | HR011 | 140.0 | 155.10 | 6.30 |
| 108 | HR011 | 140.0 | 160.50 | 8.10 |
| 109 | HR011 | 145.0 | 160.10 | 6.30 |
| 110 | HR011 | 145.0 | 165.50 | 8.10 |
| 111 | HR011 | 150.0 | 160.70 | 4.20 |
| 112 | HR011 | 150.0 | 165.10 | 6.30 |
| 113 | HR011 | 150.0 | 170.50 | 8.10 |
| 114 | HR011 | 155.0 | 170.10 | 6.30 |
| 115 | HR011 | 155.0 | 170.10 | 6.30 |
| 116 | HR011 | 155.0 | 180.50 | 8.10 |
| 117 | HR011 | 160.0 | 170.70 | 4.20 |
| 118 | HR011 | 160.0 | 175.10 | 6.30 |
| 119 | HR011 | 160.0 | 180.50 | 8.10 |
| 120 | HR011 | 165.0 | 180.10 | 6.30 |
| 121 | HR011 | 165.0 | 185.50 | 8.10 |
| 122 | HR011 | 170.0 | 185.10 | 6.30 |
| 123 | HR011 | 170.0 | 190.50 | 8.10 |
| 124 | HR011 | 175.0 | 190.10 | 6.30 |
| 125 | HR011 | 175.0 | 195.50 | 8.10 |
| 126 | HR011 | 175.0 | 195.50 | 8.10 |
| 127 | HR011 | 180.0 | 195.10 | 6.30 |
| 128 | HR011 | 180.0 | 200.50 | 8.10 |
| 129 | HR011 | 185.0 | 200.10 | 6.30 |
| 130 | HR011 | 185.0 | 205.50 | 8.10 |
| 131 | HR011 | 185.0 | 205.50 | 8.10 |
| 132 | HR011 | 190.0 | 205.10 | 6.30 |
| 133 | HR011 | 190.0 | 210.50 | 8.10 |
| 134 | HR011 | 195.0 | 210.10 | 6.30 |
| 135 | HR011 | 195.0 | 210.10 | 6.30 |
| 136 | HR011 | 195.0 | 215.50 | 8.10 |
| 137 | HR011 | 200.0 | 215.10 | 6.30 |
| 138 | HR011 | 200.0 | 220.50 | 8.10 |
| 139 | HR011 | 205.0 | 220.10 | 6.30 |
| 140 | HR011 | 205.0 | 225.50 | 8.10 |
| 141 | HR011 | 205.0 | 225.50 | 8.10 |
| 142 | HR011 | 210.0 | 225.10 | 6.30 |
| 143 | HR011 | 210.0 | 230.50 | 8.10 |
| 144 | HR011 | 215.0 | 235.50 | 8.10 |
| 145 | HR011 | 220.0 | 235.10 | 6.30 |
| 146 | HR011 | 220.0 | 235.10 | 6.30 |
| 147 | HR011 | 220.0 | 240.50 | 8.10 |
| 148 | HR011 | 225.0 | 245.50 | 8.10 |
| 149 | HR011 | 230.0 | 250.50 | 8.10 |
| 150 | HR011 | 235.0 | 255.50 | 8.10 |
| 151 | HR011 | 235.0 | 255.50 | 8.10 |
| 152 | HR011 | 240.0 | 260.50 | 8.10 |
| 153 | HR011 | 245.0 | 265.50 | 8.10 |
| 154 | HR011 | 250.0 | 270.50 | 8.10 |
| 155 | HR011 | 255.0 | 275.50 | 8.10 |
| 156 | HR011 | 260.0 | 284.00 | 8.10 |
| 157 | HR011 | 265.0 | 289.00 | 8.10 |
| 158 | HR011 | 270.0 | 294.00 | 8.10 |
| 159 | HR011 | 275.0 | 299.00 | 8.10 |
| 160 | HR011 | 280.0 | 304.00 | 8.10 |
| 161 | HR011 | 285.0 | 309.00 | 8.10 |
| 162 | HR011 | 285.0 | 309.00 | 8.10 |
| 163 | HR011 | 285.0 | 309.00 | 8.10 |
| 164 | HR011 | 290.0 | 314.00 | 8.10 |
| 165 | HR011 | 295.0 | 319.00 | 8.10 |
| 166 | HR011 | 300.0 | 324.00 | 8.10 |
| 167 | HR011 | 305.0 | 329.00 | 8.10 |
| 168 | HR011 | 310.0 | 334.00 | 8.10 |
| 169 | HR011 | 315.0 | 339.00 | 8.10 |
| 170 | HR011 | 320.0 | 344.00 | 8.10 |
| 171 | HR011 | 325.0 | 349.00 | 8.10 |
| 172 | HR011 | 330.0 | 354.00 | 8.10 |
| 173 | HR011 | 335.0 | 359.00 | 8.10 |
| 174 | HR011 | 340.0 | 364.00 | 8.10 |
| 175 | HR011 | 350.0 | 374.00 | 8.10 |
| 176 | HR011 | 355.0 | 379.00 | 8.10 |
| 177 | HR011 | 355.0 | 379.00 | 8.10 |
| 178 | HR011 | 360.0 | 384.00 | 8.10 |
| 179 | HR011 | 370.0 | 394.00 | 8.10 |
| 180 | HR011 | 375.0 | 399.00 | 8.10 |
| 181 | HR011 | 375.0 | 399.00 | 8.10 |
| 182 | HR011 | 380.0 | 404.00 | 8.10 |
| 183 | HR011 | 385.0 | 409.00 | 8.10 |
| 184 | HR011 | 390.0 | 414.00 | 8.10 |
| 185 | HR011 | 400.0 | 424.00 | 8.10 |
| 186 | HR011 | 405.0 | 429.00 | 8.10 |
| 187 | HR011 | 405.0 | 429.00 | 8.10 |
| 188 | HR011 | 410.0 | 434.00 | 8.10 |
| 189 | HR011 | 415.0 | 439.00 | 8.10 |
| 190 | HR011 | 415.0 | 439.00 | 8.10 |
| 191 | HR011 | 420.0 | 444.00 | 8.10 |
| 192 | HR011 | 425.0 | 449.00 | 8.10 |
| 193 | HR011 | 430.0 | 454.00 | 6.30 |
| 194 | HR011 | 430.0 | 454.00 | 8.10 |
| 195 | HR011 | 430.0 | 454.00 | 8.10 |
| 196 | HR011 | 440.0 | 464.00 | 8.10 |
| 197 | HR011 | 450.0 | 474.00 | 8.10 |
| 198 | HR011 | 460.0 | 484.00 | 8.10 |
| 199 | HR011 | 470.0 | 494.00 | 8.10 |
| 200 | HR011 | 475.0 | 499.00 | 8.10 |
| 201 | HR011 | 480.0 | 504.00 | 8.10 |
| 202 | HR011 | 490.0 | 514.00 | 8.10 |
| 203 | HR011 | 500.0 | 524.00 | 8.10 |
| 204 | HR011 | 500.0 | 524.00 | 8.10 |
| 205 | HR011 | 520.0 | 544.00 | 8.10 |
| 206 | HR011 | 530.0 | 554.00 | 8.10 |
| 207 | HR011 | 530.0 | 554.00 | 8.10 |
| 208 | HR011 | 540.0 | 564.00 | 8.10 |
| 209 | HR011 | 540.0 | 564.00 | 8.10 |
| 210 | HR011 | 545.0 | 569.00 | 8.10 |
| 211 | HR011 | 550.0 | 574.00 | 8.10 |
| 212 | HR011 | 550.0 | 574.00 | 8.10 |
| 213 | HR011 | 560.0 | 584.00 | 8.10 |
| 214 | HR011 | 590.0 | 614.00 | 8.10 |
| 215 | HR011 | 590.0 | 614.00 | 8.10 |
| 216 | HR011 | 600.0 | 624.00 | 8.10 |
| 217 | HR011 | 600.0 | 624.00 | 8.10 |
| 218 | HR011 | 610.0 | 634.00 | 8.10 |
| 219 | HR011 | 615.0 | 639.00 | 8.10 |
| 220 | HR011 | 625.0 | 649.00 | 8.10 |
| 221 | HR011 | 645.0 | 669.00 | 8.10 |
| 222 | HR011 | 653.0 | 677.00 | 8.10 |
| 223 | HR011 | 660.0 | 684.00 | 8.10 |
| 224 | HR011 | 680.0 | 704.00 | 8.10 |
| 225 | HR011 | 700.0 | 724.00 | 8.10 |
| 226 | HR011 | 780.0 | 804.00 | 8.10 |
| 227 | HR011 | 800.0 | 824.00 | 8.10 |
